— 篮球场布灯方案—



篮球场地分为室内和室外两种形式，场地尺寸和照度要求都是一样，篮球场标准场地尺寸为长28m，宽15m,缓冲区一般为边线外2m，底线外2m，国际标准边线外6m，底线外5m。场地上空一般7m内不得有障碍。

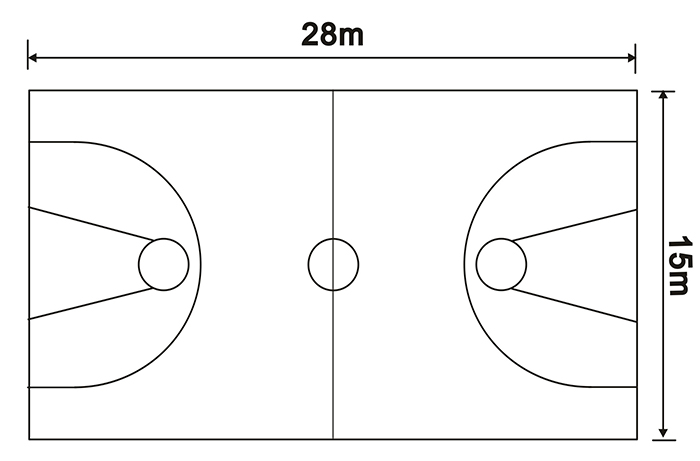

篮球场场地尺寸



我国篮球场的照明标准

等级	使用功能	照度(lx)			照度均匀度						光源		眩光指数GR
		Eh	Evmai	Evaux	Uh		Uvmin		Uvaux		Ra	Tcp(K)
					U1	U2	U1	U2	U1	U2
Ⅰ	训练和娱乐活动	300	—	—	—	0.3	—	—	—	—	≥65	—	≤35
Ⅱ	业余比赛、专业训练	500	—	—	0.4	0.6	—	—	—	—	≥65	≥4000	≤30
Ⅲ	专业比赛	700	—	—	0.5	0.7	—	—	—	—	≥65	≥4000	≤30
Ⅳ	TV转播国家、国际比赛	—	1000	750	0.5	0.7	0.4	0.6	0.3	0.5	≥80	≥4000	≤30
Ⅴ	TV转播重大国际比赛	—	1400	1000	0.6	0.8	0.5	0.7	0.3	0.5	≥80	≥4000	≤30
Ⅵ	HDTV转播重大国际比赛	—	2000	1400	0.7	0.8	0.6	0.7	0.4	0.6	≥90	≥5500	≤30
—	TV应急	—	750	—	0.5	0.7	0.3	0.5	—	—	≥80	≥4000	≤30
注：球篮区域上方应无高亮度区。



国际体育联合会（GAISF）篮球场的照明标准

类型		EH(lx)	Evmai(lx)	Evsec(lx)	水平照度均匀度		垂直照度均匀度		Ra	Tk(K)
					U1	U2	U1	U2
业余水平	体能训练	150	—	—	0.4	0.6	—	—	20	4000
	非比赛、娱乐活动	300	—	—	0.4	0.6	—	—	65	4000
	国内比赛	600	—	—	0.5	0.7	—	—	65	4000
专业水平	体能训练	300	—	—	0.4	0.6	—	—	65	4000
	国内比赛	750	—	—	0.5	0.7	—	—	65	4000
	TV转播的国内比赛	—	750	500	0.5	0.7	0.3	0.5	65	4000
	TV转播的国际比赛	—	1000	750	0.6	0.7	0.4	0.6	65,最好80	4000
	高清晰度HDTV转播	—	2000	1500	0.7	0.8	0.6	0.7	80	4000
	TV应急	—	750	—	0.5	0.7	0.3	0.5	65,最好80	4000

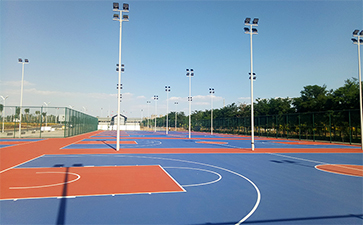

室外篮球场布灯方式
        室外篮球场布灯一般采用灯杆布灯方式，常用4杆、6杆和8杆布灯方式，灯具安装高度约10-12m左右。

1.室外篮球场灯可选用SN23篮球场灯。

2.室外篮球场灯布灯示意图，以下布灯方式都是以一片篮球场地为单位进行布灯。

a.4杆篮球场灯灯杆布灯方式，1条灯杆上安装2盏篮球场照明灯位于篮球场地4个角落进行布置，如下图a。
b.6杆篮球场灯灯杆布灯方式，1条灯杆上安装1盏篮球场照明灯位于篮球场地两边均匀布置，如下图b。
c.8杆篮球场灯灯杆布灯方式与6杆灯杆布置方法一样，如下图c。

室外篮球场布灯示意图



室内篮球场布灯方式
         室内篮球场布灯主要采用直接照明灯具布置，直接照明布置方式充分发挥体育照明系统的效能、高效率以及节能的优势。室内篮球场布灯方式分为以下几种：

1.顶部布灯，即灯具布置在场地上方，光束垂直于场地平面的布置方式。顶部布置选用对称型配光的灯具，适用于训练馆、全民健身用的体育馆可采用顶部布灯方式如下图1，区域布灯。

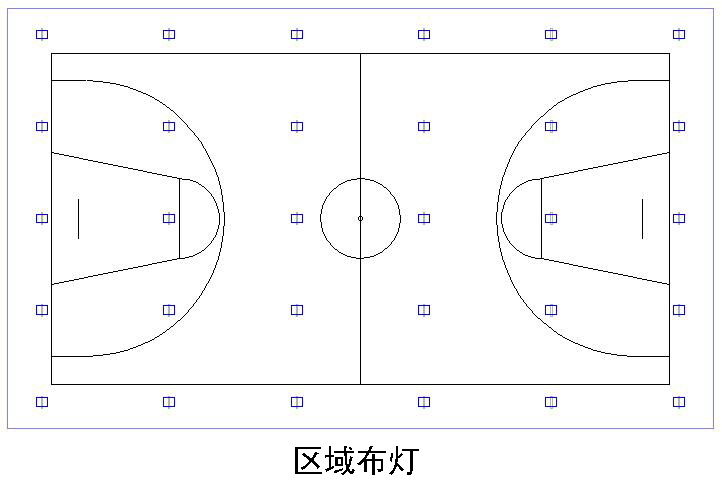

区域布灯平面图

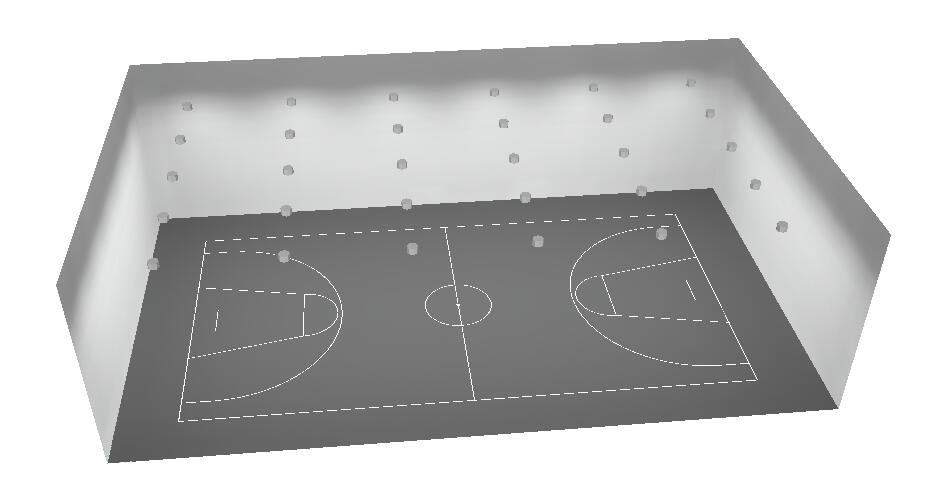

室内篮球场区域布灯3D效果图





顶部布置灯具还可以采用群组均匀布置，就是若干套灯具组成一组，然后若干组灯具在场地上方均匀布置如下图2。

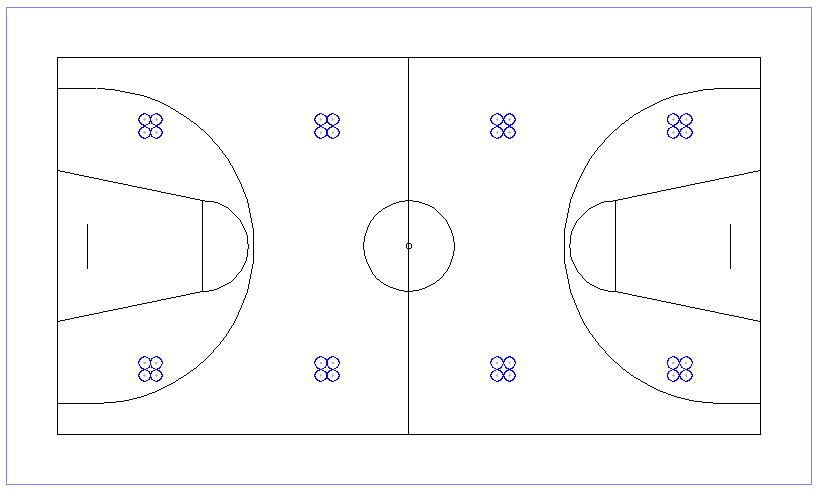

室内篮球场群组布灯平面图

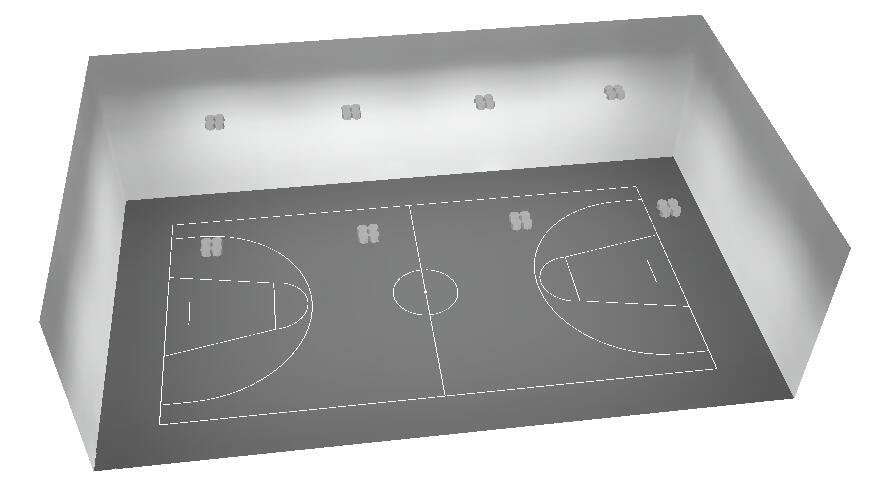

室内篮球场群组布灯3D效果图





2.两侧布置，即灯具布置在场地两侧，光束非垂直于场地平面的布置方式。两侧布置宜选用非对称型配光灯具布置在马道上。两侧布置时，灯具瞄准角（灯具的瞄准方向与垂线的夹角）不应大于65°。

3.混合布置，即顶部布置和两侧布置相结合的布置方式。混合布置宜选用具有多种配光形式的灯具，兼有顶部布置和两侧布置的特点。
